[宅器材研究] 人聲效果器串接實作：自銲XLR公母頭短導篇

哈囉大家好我是拉釦子樂團吉他手41，今天宅器材研究要來跟大家聊聊人聲效果器串接實作。

不囉唆，先上圖，這是我們這次小專案的成果：自銲導線串接人聲效果器！

這次小專案會分成兩部分介紹，第一部分先跟大家分享「如何自製XLR公母頭導線」，下一期則是會以實際操作和錄音，討論「如何串接人聲效果器」以及串接後好不好用～

我相信有自己組效果器盤的玩家們，一定有過「自銲導線」經驗。雖然市面上有販賣各種吉他導線或效果器短導的成品，但是玩久總會希望能夠有客製化的可能。從網路上訂製客製化導線是一個途徑，但宅器材研究秉持著一貫的DIY手做精神，還是要推坑大家試著製作自己需要的導線。自己製作導線，可以隨自己的喜好或需求，無論是導線頭、導線（品牌/長度）或是銲錫通通都可以客製化；況且自己製作導線，沒有想像中那麼複雜，比起電吉他改機（換pickup之類的）更容易操作，在不會耗費太多時間與金錢的情況下能擁有完全客製化的導線，CP值高，製作過程本身也很療癒。

導線製作材料

一般麥克風或是人聲效果器都是使用平衡訊號XLR導線，平衡訊號XLR導線（通常叫cannon導線）有正、負極和接地線三條芯線，無論是公頭或母頭，其導線頭的內部都是三個腳位。所以我們這次也是要製作XLR導線，使用材料如下：

1. 3腳位的XLR導線頭公母各一

2. 平衡訊號導線（一般稱為麥克風導線）

3. 電烙鐵

4. 焊錫

5. 夾具

6. 斜口鉗（剪導線皮用，可以用剪刀代替）

7. （選用）32號熱縮套

導線製作步驟（共8步驟）

準備好材料以後，接著就是DIY時間啦！沒有操作電烙鐵進行銲接的同學可以先觀看以下影片，嫌麻煩的同學可以交給攤主處理。

錫銲101，對錫銲需要注意的地方都有清楚的說明。

銲接小技巧，可以加減看，有小撇步分享

第一步：電烙鐵插電

電烙鐵插電，讓烙鐵頭預熱，注意電烙鐵要穩穩地放在烙鐵架上避免打翻或碰到被燙傷。

第二步：導線剝皮

網路上有的人會叫你準備剝線器，但我個人覺得只要經過練習，其實一把剪刀就可以輕易地完成剝皮。這一個步驟分為兩階段，第一階段是剝開導線最外層比較厚的導線皮。

剝開最外層導線皮以後，就會露出屏蔽層編織線、正極線（圖中紅皮線）與負極線（圖中透明皮線），這時進入第二階段，就是將屏蔽層編織線撥開旋轉成一束，將正極線與負極線的皮剝掉以後也旋轉成一束。

第三步：將導線頭部件串上導線

其實這步驟可以在導線剝皮以前先做好，但我做的時候太熱衷於導線剝皮了所以在這個步驟才串XD 預先將導線頭部件串上去的步驟非常非常重要，因為如果你忘了串，等你銲接結束才想起來時，會很想死...

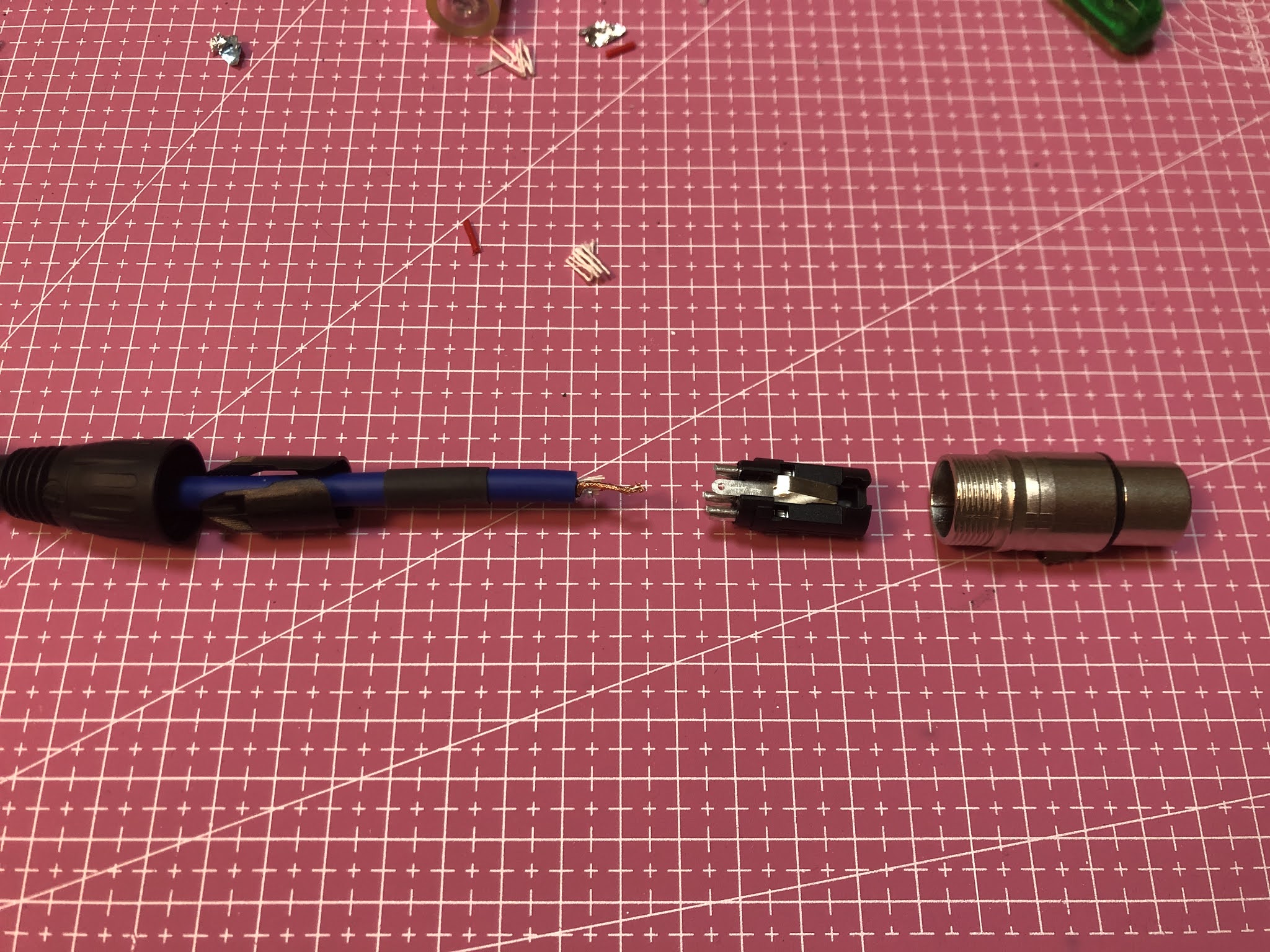

圖片：按照順序把導線頭部件串上去

第四步：導線頭/導線預銲

我以前很傻，每次都覺得為什麼銲錫都不黏，到後來才發現原來預銲這個動作可以將錫銲的成功率大大提升（大概提升到百分之百）。兩邊都先預先上一些銲錫，在銲接的時候可以省去拿銲錫的動作。

圖片：三條線都要預銲喔！

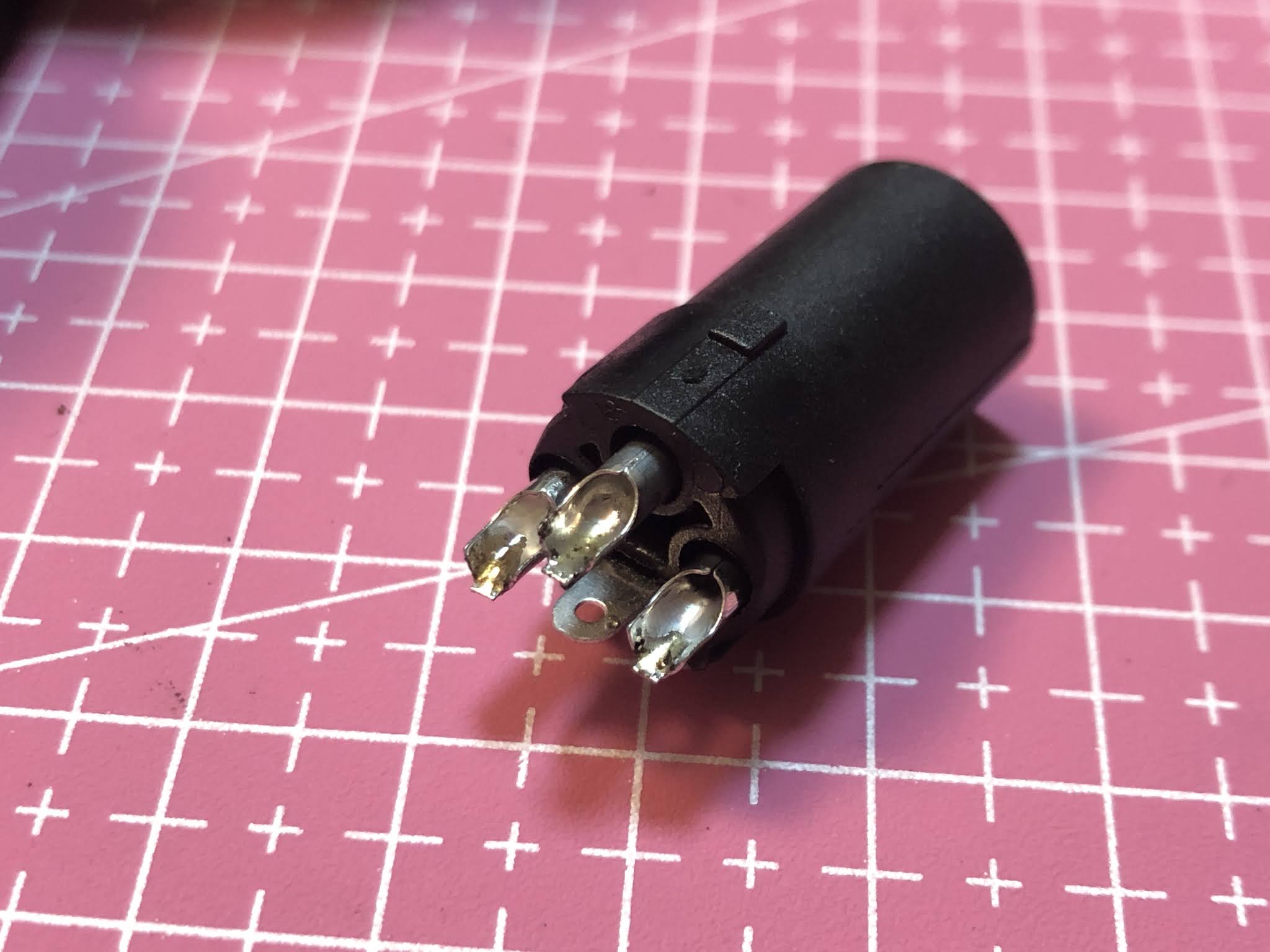

圖片：三個接腳預銲後的樣子，因為銲錫與接腳都是銀色的，沒有很明顯

圖片：有光澤的地方就是有預銲的地方，近拍可以看到有一些黑黑燒焦的地方

第五步：銲接（記得做完要電烙鐵要拔插頭）

僅次於串導線頭部件的第二重要步驟來了！銲接的三個腳位有1 2 3三個編號，1是屏蔽層（接地）、2是正極、3是負極。

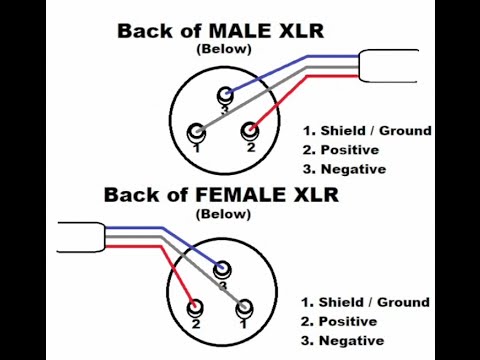

來源：https://images.app.goo.gl/RZnX13faagaZyJANA

網路上有口訣叫"2正 3負 1接地"，但實際上導線頭的編號根本超級難辨認，而且公母頭的123位置不一樣，我建議是直接看位置去銲比較簡單，負極一律接上面，下面接地是男左女右。記得銲接完畢以後，要把電烙鐵的插頭拔掉讓它降溫比較安全。

圖片：XLR公頭錫銲後的樣子

圖片：XLR母頭錫銲後的樣子

圖片：在組裝前來一張

第六步：（可跳過）烘烤熱縮套

在銲接吉他導線的時候，我喜歡幫導線金屬部分加個熱縮套增加絕緣，這裡也幫我的XLR短導加個熱縮套。因為這是三腳位的銲接，熱縮套沒有辦法完全包覆，所以這個步驟單純是個人龜毛，可以完全跳過這個步驟。

圖片：熱縮套用打火機烤一烤就會縮了，我覺得這樣比較漂釀～

第七步：組合導線頭

完成銲接之後就是組合導線頭，很簡單，一個個接上去就完成了。

圖片：先將母頭金屬殼裝上

圖片：接著裝內殼，注意內殼上端有一條突起，那是和金屬殼對接的防呆設計

圖片：內殼和金屬殼對接成功！

圖片：內殼完全裝進金屬殼裡頭了！

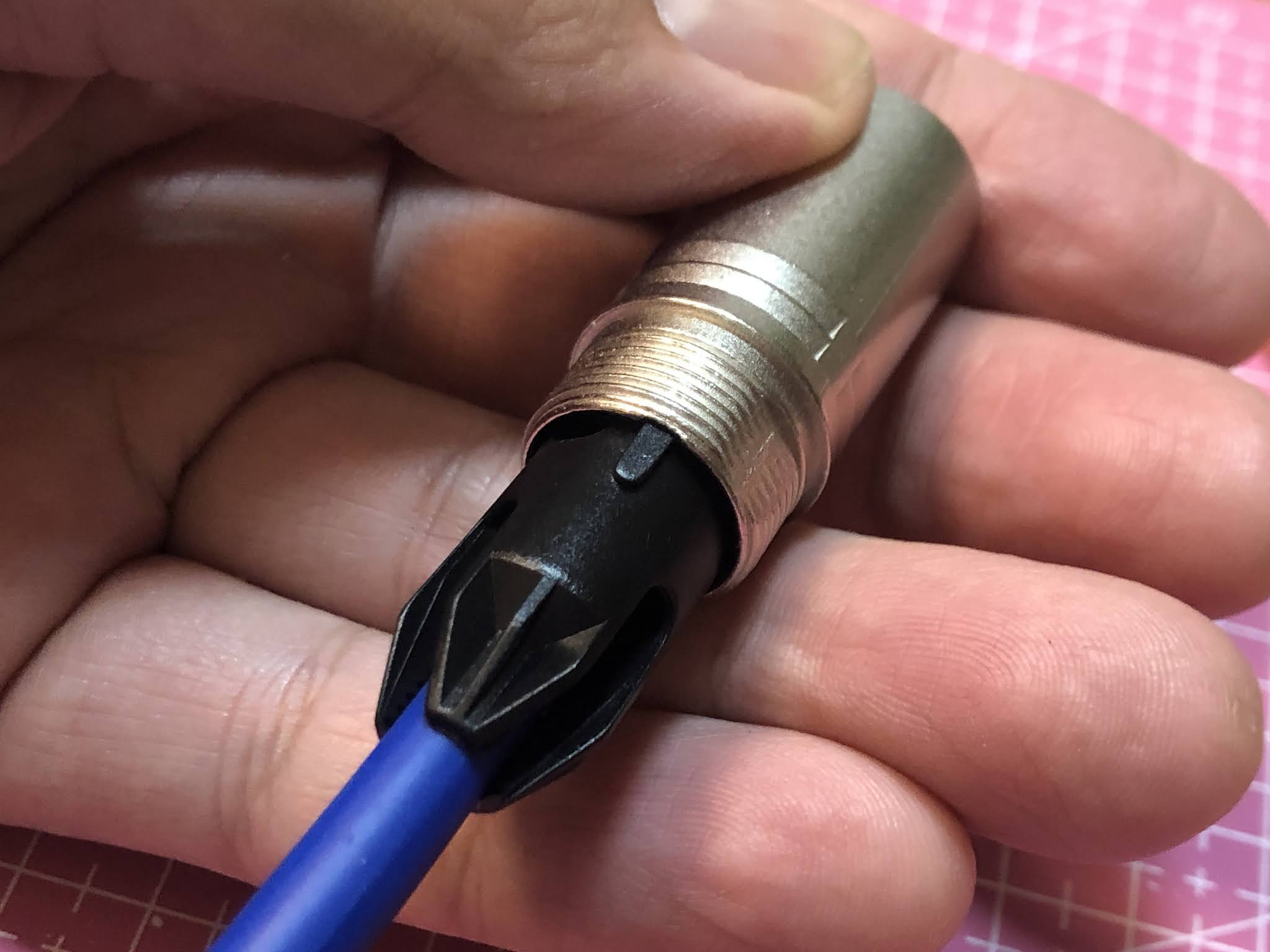

圖片：塑膠外殼裝上後，母頭宣告組裝完成！

圖片：可以看到訊號線和公頭的接腳牢牢地銲接在一起

圖片：和母頭一樣，金屬殼先上

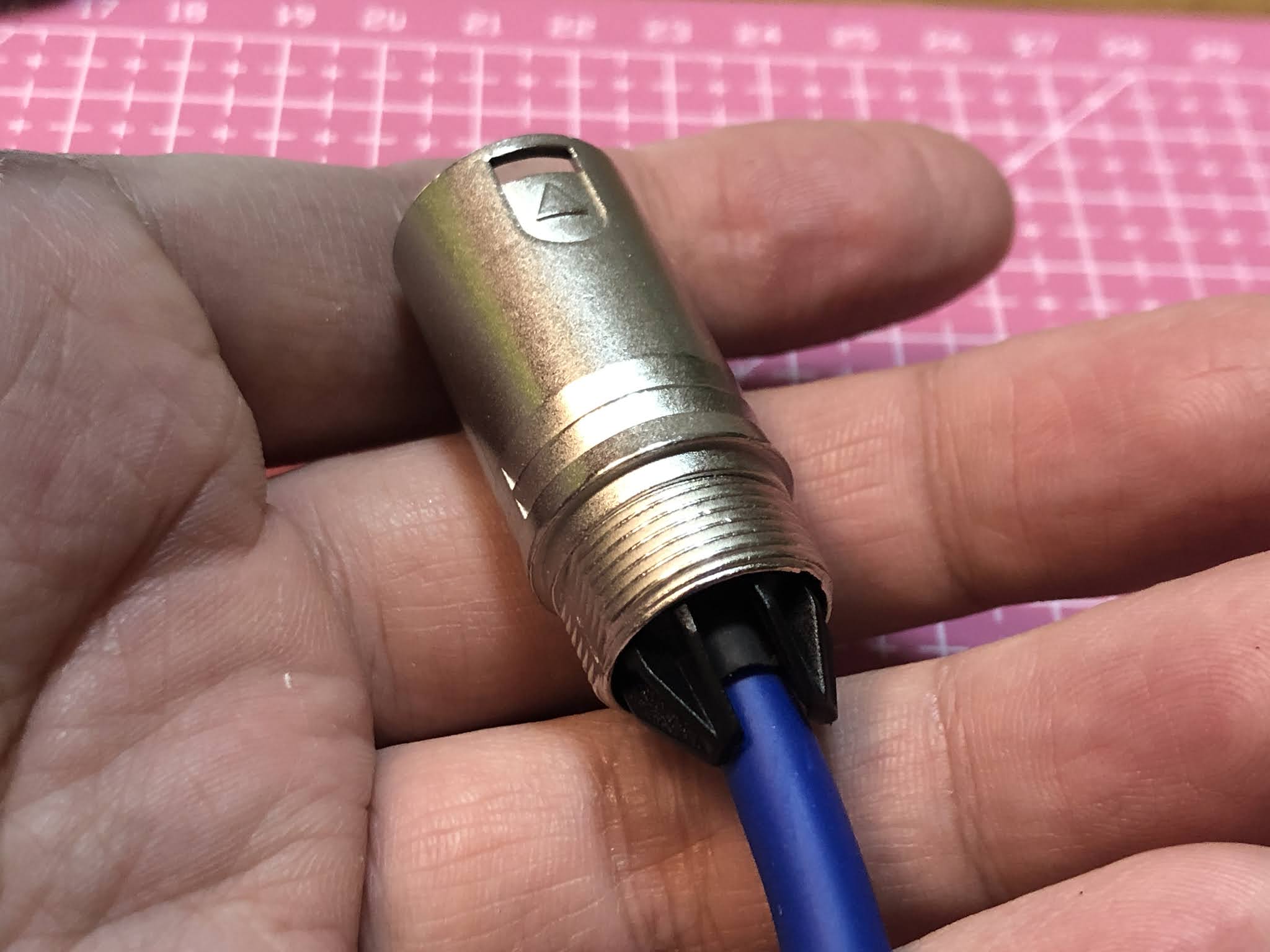

圖片：找到金屬殼上的防呆凹槽，組裝！

圖片：雖然只是平凡的平衡訊號導線，自己銲接的就是滿滿的成就感

圖片：公頭也組裝完成囉！

第八步：測試導線銲接結果

通常在前面的步驟有做確實的話，測試結果都不會出問題。我的測試方式都是直接使用導線看訊號有沒有過，但如果家裡有閒錢買三相電錶也可以，我這一篇是寫給自銲導線初心者參考，建議直接使用最簡單快速！

圖片：這要自己做才有辦法有這麼短的XLR導線

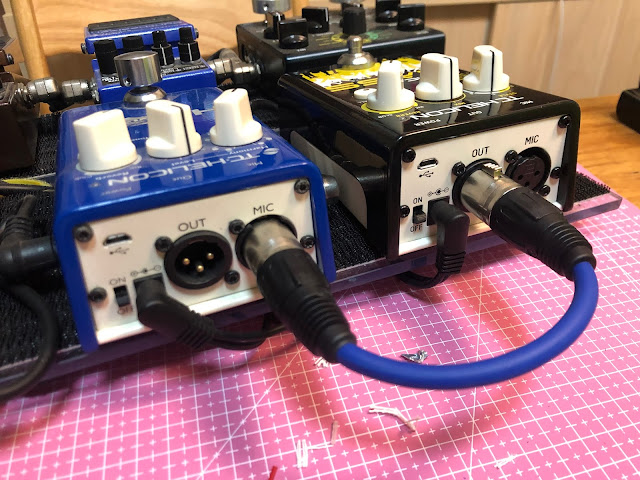

圖片：接下來人聲效果器串接就要靠你們了！

成本計算與小結

看上面寫很多字感覺很麻煩，但其實真的很簡單，該準備的東西準備好，剩下就只是國中生活科技或是工藝課等級的DIY作業。

導線部份我是直接去家附近的電子材料行買的，也沒有用到什麼發燒友愛的牌子，這麼短的導線大約30公分（一才），印象中一才大概是15元左右。

如果完全初心者想參考這篇的硬體成本，電烙鐵我覺得就抓個300元，銲錫抓個50元，夾具/斜口鉗抓個100元，硬體成本500元以內應該可以搞定。我這次專案使用的材料，由於我已經有電烙鐵與銲錫等基本材料，真正購買的材料就只有導線頭而已，導線頭一顆40元左右，兩顆80元。

單純線材料件成本在這次專案大約100元左右，如果加上硬體成本，則會是在600元左右。我覺得對吉他手來說，600元創造未來無限的客製化導線可能，相當便宜（認真）

那麼這次的宅器材研究先分享到這裡，下一篇會進入人聲效果器與錄音實際操作的討論，我們下次見囉！
