[宅器材研究] Source Audio Programmable EQ：可以儲存的圖像型等化器效果器（含EQ教學）

大家好，今天吉他手41再來談談手上的器材。

這個部落格新增音樂相關器材的討論與研究，身為器材控的我，總是熱愛開發新的器材，研究如何讓新的器材產生錦上添花的演出效果。由於網路上很多新的器材都是在英語系國家發表，等到要傳到臺灣來都已經過了好一段時間，如果閱讀文章的你有希望41幫忙研究任何器材，歡迎在下面留言，或是到拉釦子樂團的ＦＢ粉專私訊，將竭誠幫大家完成這個任務！

這回的宅器材研究，41選了一個不太一樣，而且對吉他手來說有點冷門的題材--EQ。首先會先簡單介紹EQ的概念，接著介紹主角Source Audio Programmable EQ（可程式化等化器），最後教大家怎麼運用等化器調出自己想要的聲音。

一開始先讓大家看看Source Audio Programmable EQ本體！

圖片來源：https://goo.gl/images/GYSNk1

為什麼吉他手需要EQ效果器？

吉他和很多樂器不一樣，在臺灣似乎還沒有看到專門培育吉他手的科系（數位音樂倒是越來越多），因此像是EQ這類的資訊，對吉他手來說都是額外自學的課題。在41彈吉他的漫長歲月以來，對EQ也一直是似懂非懂的狀態，只知道EQ是控制不同頻率的大小聲，因為知識不足，EQ調起來也總是覺得"有差那麼多嗎"？

EQ的全名是Equalizer，中文名稱是等化器，以圖像型等化器來說，長得像下面這張圖。

圖片來源：https://goo.gl/images/RjkFiW

圖片上看到的64Hz、125Hz等指的是聲音的高頻和低頻的部分，由左至右，數字越大代表控制越高頻的聲音。換句話說，如果你想要調整吉他低音的部分，就往左邊調，想要改變吉他高音部分，就往右邊調。

當41過去在演出的時候，時常會因為吉他本身的特性而有一些關於調整EQ的想法，比方說"為什麼我的吉他低音和鼓手的低音總是撞在一起，糊成一團？"、"我的吉他今天高音也太亮了，會不會太突兀？"現在可插電的木吉他，只要是主動式的拾音系統，一定會配有簡單的EQ裝置，像是41的靜音吉他Yamaha SLG200s就提供調整高音和低音的旋鈕，但是問題就出在：主動式拾音器提供的等化器功能不夠完整，能調的東西有限！吉他拾音器上的EQ，是固定頻帶的，也就是說，如果你今天想要把糊糊的低頻關掉，可能連帶你的中頻也被吃掉，那到底是要調還是不要調呢？

所以，回到一開始的問題，吉他手需不需要EQ？需要！而且有常常在演出的吉他手，更需要！每一個場地，不同的空間，不同的音響設備，對吉他聲音都有很大的影響，所以沒有一套拾音器系統可以通吃所有場合，EQ在這裡的功能就是讓吉他手調整吉他音色，以適應不同場合的聲音條件。

許多廠商研發出小巧方便的圖像型EQ效果器（graphic equalizer），像是Boss或MXR等，有的是6個頻段等化器（6-band EQ），有的可以多到10個頻段等化器（10-band EQ）。

圖片來源：https://goo.gl/images/97NULB

以上圖Boss GE-7為例，他有七個頻段，最低從100Hz到最高6400Hz，每一個頻段可以增減15分貝。最右邊還提供音量增益滑桿，幫你把吉他聲音推～大聲。圖像型等化器效果器的優點是你調整的聲音一目瞭然，簡單直覺，這也是為什麼41在找尋EQ效果器的過程沒有考慮參數型等化器效果器（parametric equalizer）。參數型的等化器長得像下圖：

圖片來源：https://goo.gl/images/gUPbPH

參數型的好處是，調整等化器不會被侷限在某一個頻段，吉他手可以先把音量增益調高，然後調整參數，找到你想要的頻段，再去做音量的增減。但參數型的缺點就是沒有辦法馬上知道自己在調哪個頻段的聲音，我個人不愛複雜，所以圖像型等化器滿足我調整音色的需求，但又不會像參數型那麼抽象。當然，如果你是喜歡精修音色的人，或許可以考慮參數型等化器效果器。

EQ可程式化（programmable）有多厲害？

講完EQ基本觀念，接著介紹本回主角：Source Audio Programmable EQ！

圖片來源：https://goo.gl/images/GYSNk1

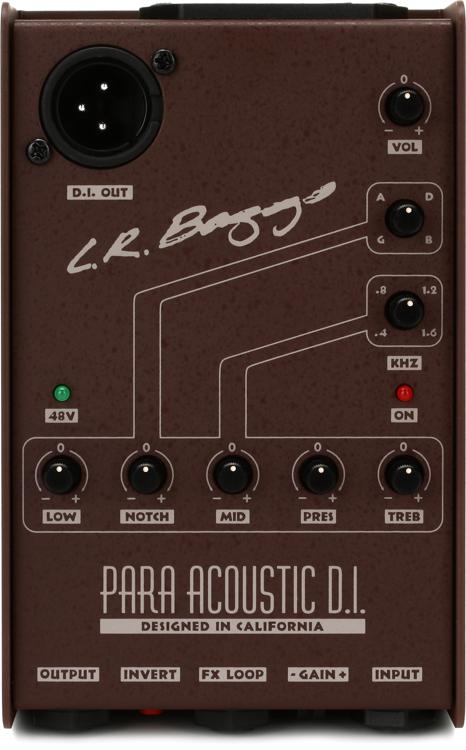

EQ既然這麼好用，為什麼會特別挑Source Audio出的等化器效果器來介紹呢？當初41在接觸EQ的議題時，是抓一個大概的觀念，然後在我的DI上調整EQ。喔對了，我用的DI Box是LR Baggs Para DI（見下圖），他除了是顆DI Box（下次再介紹）以外，還有內建EQ功能，一兼二顧，木吉他手必備良品。

圖片來源：https://goo.gl/images/JyyssT

本來一切都相安無事，後來41有了第二把吉他，發現演出過程更換吉他時，原本EQ設定沒有辦法直接給第二把吉他使用，而且演出曲目中間的空白很短，要換吉他、翻譜、調音等一堆事情要做，根本不可能有時間不斷來回切換EQ參數（看吧，參數的悲哀）。

Source Audio Programmable EQ（以下簡稱PE）的出現，就像是天使來報佳音一般，為41開了一扇充滿愛的大門（咦？）。這款效果器不但是圖像型等化器，還提供你儲存四組預設，是四組啊！比夠用還要夠用！

首先，一樣來看看效果器的外觀

圖片來源：https://goo.gl/images/rSRiL4

PE和大多數效果器一樣，都吃9V直流電，效果器本身還可以使用9V方形電池，讓攜帶相當便利（這裡順便提一點，9V方形電池有出可充電版本，非常好用，建議購買）。

在PE右側的輸入（input）孔隔壁有一個MIDI IN，提供吉他手在不同效果器設定組合間快速切換，某些狀況下可以省去很多手動調整的時間，下面這段影片從10分42秒左右開始，介紹了如何運用MIDI控制器（影片中下方黑色很大台有許多開關的那台）去同時控制多顆效果器的設定。把效果器想像成你住的房子，MIDI控制器就是一台配備著好幾個總開關的控制台，每一個總開關都控制不同的電器，例如A開關可以打開冷氣和電風扇、B開關可以打開餐廳電燈和冰箱之類的。如果你有很多顆可程式化的效果器，搭配MIDI控制器，你可以採一個開關，就同時切換好幾顆效果器的參數，你只要在家裡把參數事先設定好，演出的時候只要踩MIDI控制器就可以了。關於MIDI控制器，可以延伸閱讀壹讀的這篇文章。但說老實話，如果你的效果器盤上只有那麼一百零一顆可程式化效果器，其實你一輩子都用不到MIDI IN的功能。通常Programmable的效果器都做得很大台，PE的尺寸只有（長）11.4公分x（寬）6.4公分x（高）5.1公分，而且PE使用鋁合金打造，重量非常輕，拿在手上比你其他同尺寸的效果器都來得輕，減低吉他手搬運效果器的負擔。

圖片來源：修改自https://goo.gl/images/GYSNk1

PE操控上非常簡單，從上面這張圖可以知道，頻段選擇有兩顆按鈕，左邊的往低頻選，右邊往高頻選，兩顆按鈕中間的LED亮燈就會隨著左右移動。移動到你要的頻段（圖示是250-500Hz），然後旋轉灰色大顆的頻段音量增益，逆時針降低音量，順時針增加音量，當你右手一邊彈撥吉他弦，左手調整頻段音量增益時，就可以聽到你改變的頻段音量造成什麼影響。接著，按照前面的步驟來來回回調整吉他音色直到你覺得滿意，就可以按下save按鈕儲存設定。最後select鍵讓你在四組預設中間切換，如果你覺得按select太麻煩，也可以用腳踩住效果器開關不放，PE就會如下圖循環切換設定，切換到你要的預設時放開開關，即完成設定切換。

EQ怎麼調？

英文好的朋友，這則影片有實際操作不同EQ設定可以參考，我覺得很實用。

EQ設定是一種主觀感受，沒有辦法直接說用哪一組參數可以得到最好的吉他音色，但是不同的頻段，經過前人的經驗累積，可以告訴你哪一段的頻率影響吉他什麼樣的音色。

根據下面這張圖，說明了木吉他的音色在哪些頻段有不同的特性，提供給大家參考：

20-80Hz：極低音，一般建議切掉這一段的聲音
50-80Hz：讓聲音聽起來飽滿
100-250Hz：吉他音孔轟轟聲的來源
200-300Hz：琴身的震動聲音，增加這一段可以讓吉他很有存在感
2-5KHz：吉他高音聽起來更清亮
10-20KHz：讓吉他多一些空氣感


圖片來源：https://goo.gl/images/qWCrKs

看完這篇，希望你對吉他手使用EQ有一些新的想法，EQ不是一個非有不可的效果器，但在吉他學習的路上，肯定對提升你的音色有幫助，也會讓你開始注意到吉他聲音的差異，EQ在宅錄/混音議題上更是不可或缺重要知識與技能！

P.S.如果你看到這一行文字，代表你真的很有心在看我們的文字，如果有希望吉他手41幫大家介紹什麼音樂類的器材都歡迎在底下留言，或者到facebook/instagram私訊我們都可以喔！我們下次見啦！

--
